閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。閥門型號的標準化對閥門的設計、選用、銷售提供了方便。當今閥門的類型和材料越來越多，閥門的型號編制也愈來愈復雜。中國雖有閥門型號編制的統一標準，但愈來愈不能適應閥門工業發展的需要。凡不能采用標準編號的新型閥門，各制造廠可按自己的需要編制型號。今天，小閥門兒要給大家分享的就是閥門干貨--閥門型號大全及閥門型號編制方法。
《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。它包括閥門的型號編制和閥門的命名。
閥門型號大全及閥門型號編制方法：
下面是標準的閥門型號編寫方法里各代號的順序圖：

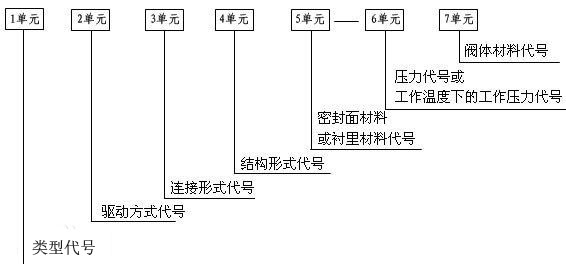

閥門型號編制順序圖
理解上邊的圖，是看懂各種閥門型號的第一步。下面先舉個例子讓大家有個大致的了解：
閥門型號：“Z961Y-100I DN150” 這是個完整的閘閥型號，講編制里頭不包括較后的“DN150”這個是閥門口徑為150mm的意思，好理解的。前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：
“Z”是1單元；“9”是2單元；“6”是3單元；“1”是4單元；“Y”是5單元；“100”是6單元；“I”是7單元
這個閥門型號意義為：閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。
一單元：閥門類型代號
|
類型 |
安全閥 |
蝶閥 |
隔膜閥 |
止回閥 (底閥) |
節流閥 |
排污閥 |
球閥 |
疏水閥 |
柱塞閥 |
旋塞閥 |
減壓閥 |
閘閥 |
|
|
代號 |
A |
D |
G |
H |
J |
L |
P |
Q |
S |
U |
X |
Y |
Z |
具有其他作用功能或帶有其他特異機構的閥門,在閥門類型代號前再加注一個漢語
拼音字母，按下表的規定：
|
類型 |
保溫性 |
低溫型 |
防火型 |
緩閉型 |
排渣型 |
快速型 |
（閥桿密封）波紋管型 |
|
代號 |
B |
D |
F |
H |
P |
Q |
W |
二單元：傳動方式
|
傳動 方式 |
電磁動 |
電磁-液動 |
電-液動 |
蝸輪 |
正齒輪 |
傘齒輪 |
氣動 |
液動 |
氣-液動 |
電動 |
手柄 手輪 |
|
代號 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
無代號 |
三單元：連接型式
|
連接方式 |
內螺紋 |
外螺紋 |
兩不同連接 |
法蘭 |
焊接 |
對夾 |
卡箍 |
卡套 |
|
代號 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四單元：結構型式
閘閥結構形式代號
|
結構形式 |
代號 |
|||
|
閥桿升降式 （明桿） |
楔式閘板 |
彈 性 閘 板 |
0 |
|
|
剛性閘板 |
單 閘 板 |
1 |
||
|
雙 閘 板 |
2 |
|||
|
平行式閘板 |
單 閘 板 |
3 |
||
|
雙 閘 板 |
4 |
|||
|
閥桿非升降式 （暗桿） |
楔式閘板 |
單 閘 板 |
5 |
|
|
雙 閘 板 |
6 |
|||
|
平行式閘板 |
單 閘 板 |
7 |
||
|
雙 閘 板 |
8 |
|||
截止閥、節流閥和柱塞閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
閥瓣非平衡式 |
直通流道 |
1 |
閥瓣平衡式 |
直通流道 |
6 |
|
Z形流道 |
2 |
角式流道 |
7 |
||
|
三通流道 |
3 |
— |
— |
||
|
角式流道 |
4 |
— |
— |
||
|
直流流道 |
5 |
— |
— |
||
球閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
浮 動 球 |
直通流道 |
1 |
固 定 球 |
直通流道 |
7 |
|
Y形三通流道 |
2 |
四通流道 |
6 |
||
|
L形三通流道 |
4 |
T形三通流道 |
8 |
||
|
T形三通流道 |
5 |
L形三通流道 |
9 |
||
|
— |
— |
半球直通 |
0 |
||
蝶閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
密 封 型 |
單 偏 心 |
0 |
非密封型 |
單 偏 心 |
5 |
|
中心垂直板 |
1 |
中心垂直板 |
6 |
||
|
雙 偏 心 |
2 |
雙 偏 心 |
7 |
||
|
三 偏 心 |
3 |
三 偏 心 |
8 |
||
|
連桿機構 |
4 |
連桿機構 |
9 |
||
隔膜閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
|
屋脊流道 |
1 |
直通流道 |
6 |
|
直流流道 |
5 |
Y形角式流道 |
8 |
旋塞閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
填料密封 |
直通流道 |
3 |
油 密 封 |
直通流道 |
7 |
|
T形三通流道 |
4 |
T形三通流道 |
8 |
||
|
四通流道 |
5 |
— |
— |
||
止回閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
升降式閥瓣 |
直通流道 |
1 |
旋啟式閥瓣 |
單瓣結構 |
4 |
|
立式結構 |
2 |
多瓣結構 |
5 |
||
|
角式流道 |
3 |
雙瓣結構 |
6 |
||
|
— |
— |
— |
蝶形止回式 |
7 |
|
安全閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
彈簧載荷彈簧密封結構 |
帶散熱片全啟式 |
0 |
彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 |
微啟式、雙聯閥 |
3 |
|
微啟式 |
1 |
微啟式 |
7 |
||
|
全啟式 |
2 |
全啟式 |
8 |
||
|
帶扳手全啟式 |
4 |
